Flexible Stromschienen für kompakte und effiziente Energieverteilung

MAXIFLEX reduziert den Kupfereinsatz, spart Bauraum und vereinfacht elektrische Verbindungen in Schaltanlagen, Energiespeichersystemen und Industrieanwendungen.

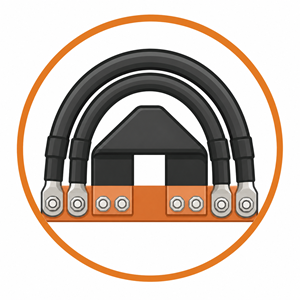

Kabelverbindungen kosten Platz, Zeit und erzeugen unnötige Fehlerquellen

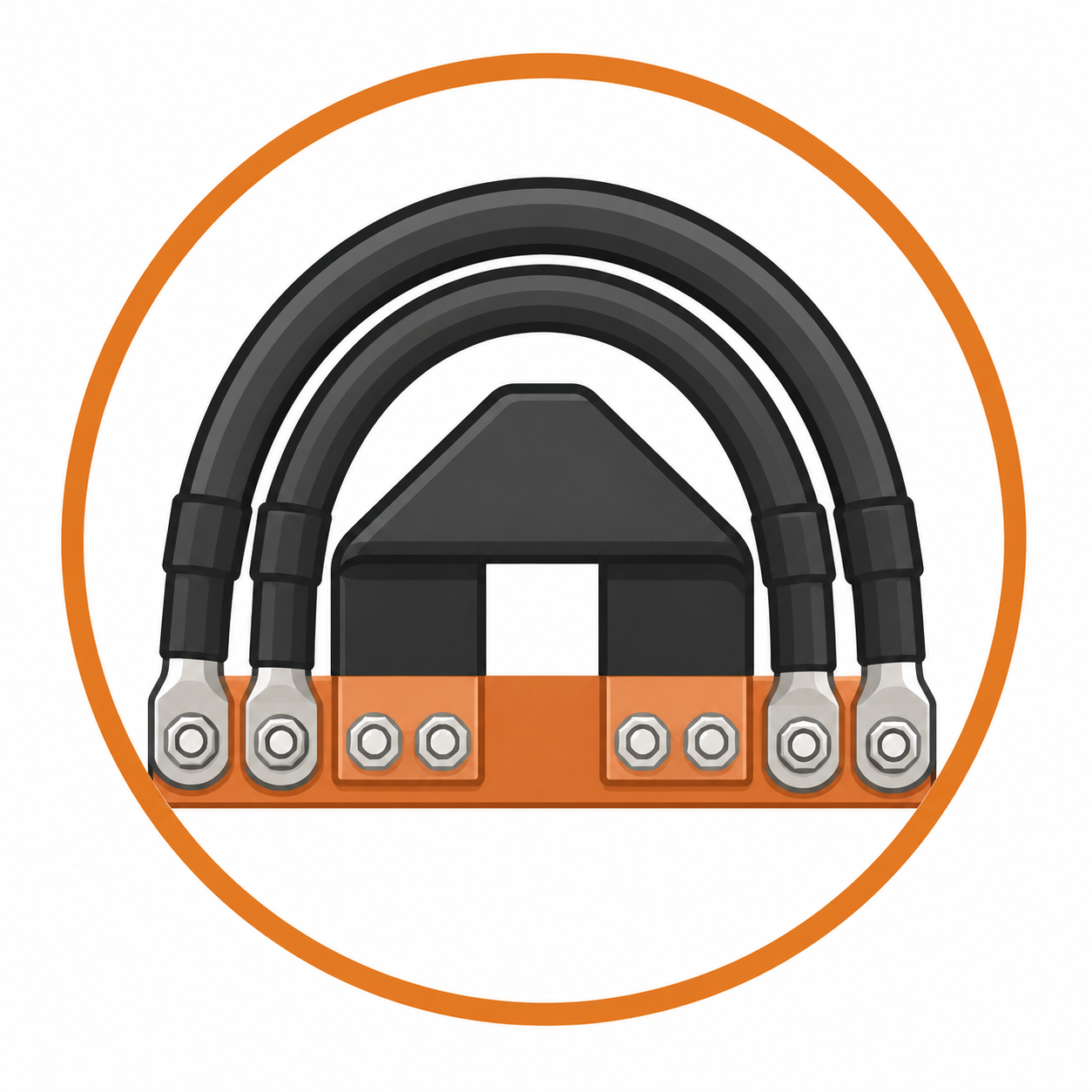

Platzbedarf von Kupferkabeln

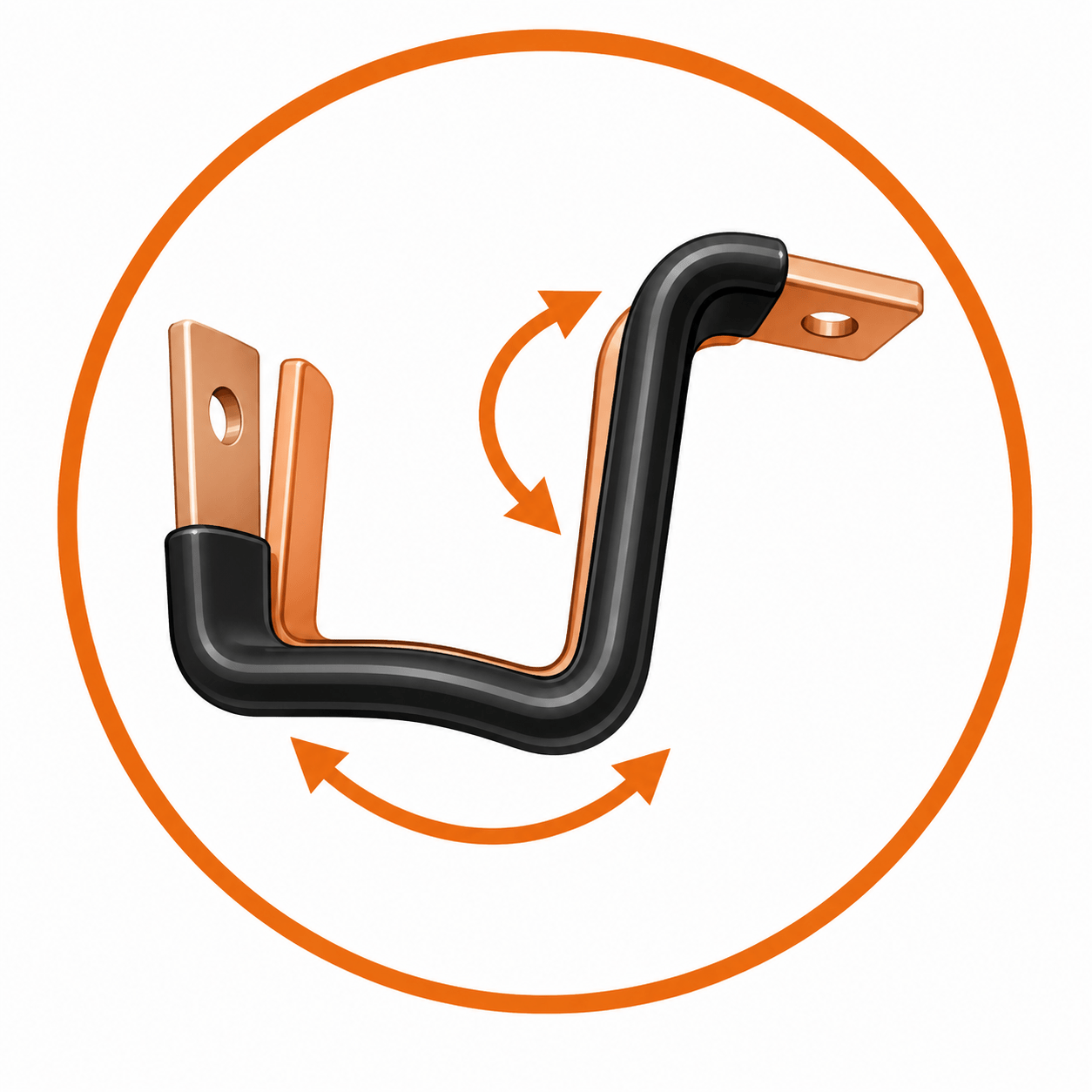

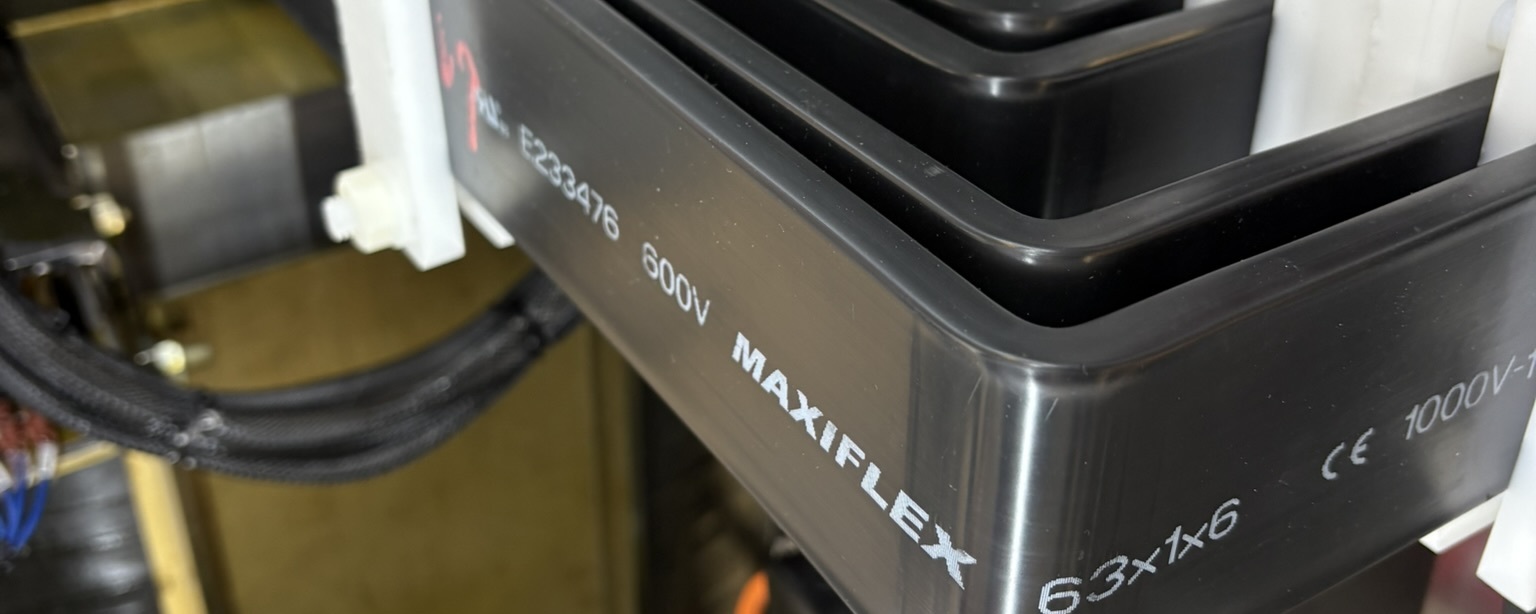

Kupferkabel haben technische Anforderungen an den Mindestbiegeradius um das Drahtgeflecht vor Beschädigung zu schützen. Hierdurch entstehen unnötig lange Verlegewege. Diese summieren sich zu unnötigen Kabellängen und überdimensionierten Schaltschränken. MAXIFLEX hingegen kann gebogen und gefaltet werden. Hierdurch werden Richtungswechsel auf kleinstem Bauraum möglich.

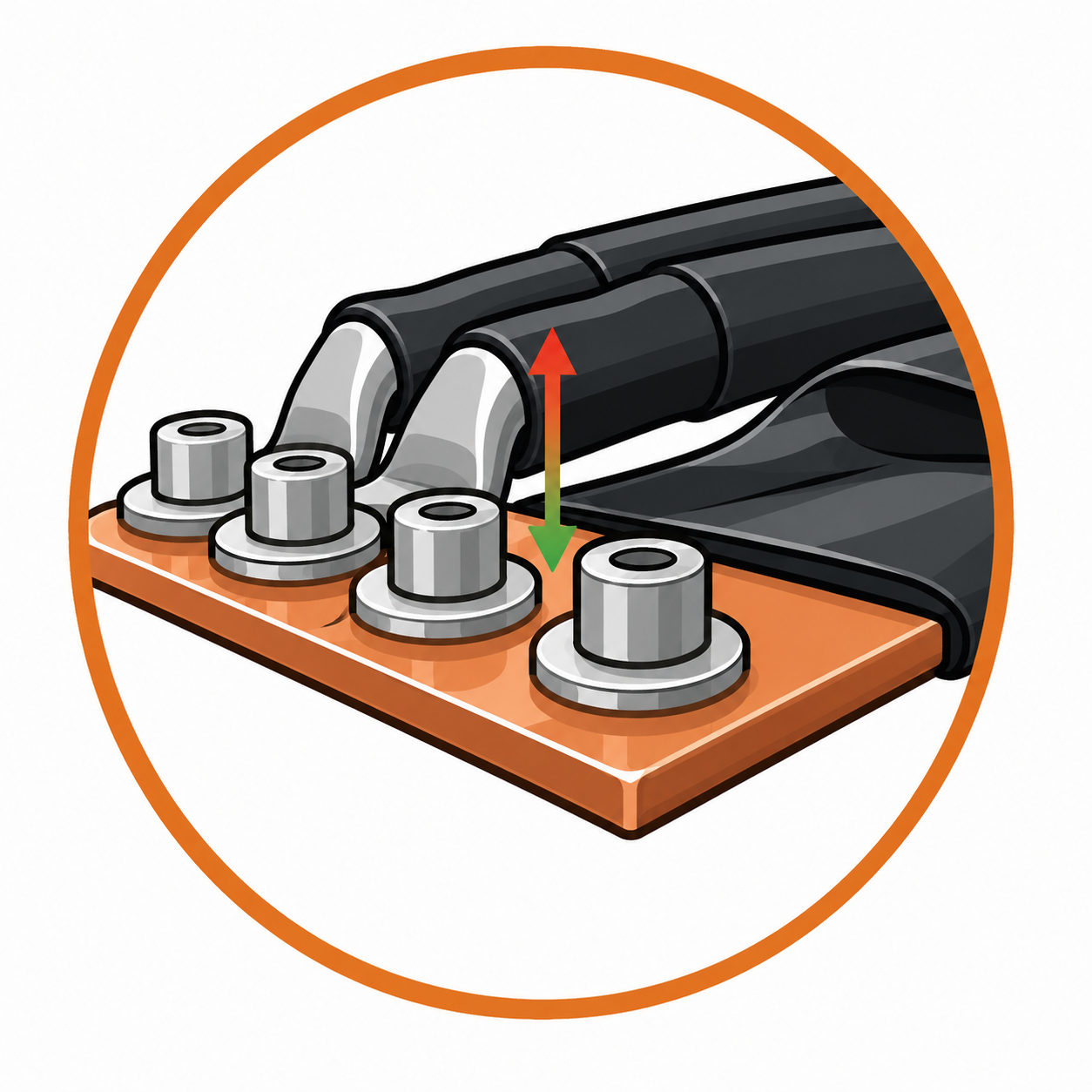

Aufbauhhöhe an Verbindungsstellen

Durch Kabelschuhe und deren Crimpung wird die Aufbauhöhe der elektrischen Verbindung unnötig vergößert. Durch den Einsatz von MAXIFLEX kann die Aufbauhöhe an Verbindungsstellen drastisch reduziert werden.

Fehlerquelle Kabelschuh

Eine normgerechte Crimpung von Kabelschuhen umfasst 27 einzelne Arbeitsschritte. Fehlerhafte Crimpungen von Kabelschuhen können zu erhöhtem Übergangswiderstand, Wärmeentwicklung und im schlimmsten Fall zu Ausfällen oder Bränden führen. Unsachgemäß verpresste Verbindungen verursachen häufig Wackelkontakte, Spannungsabfälle und mechanische Schäden sowie Korrosion. Bei MAXIFLEX wird die Schraubverbindung durch bohren oder stanzen direkt im Leitungsmaterial realisiert.

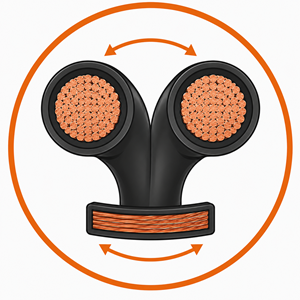

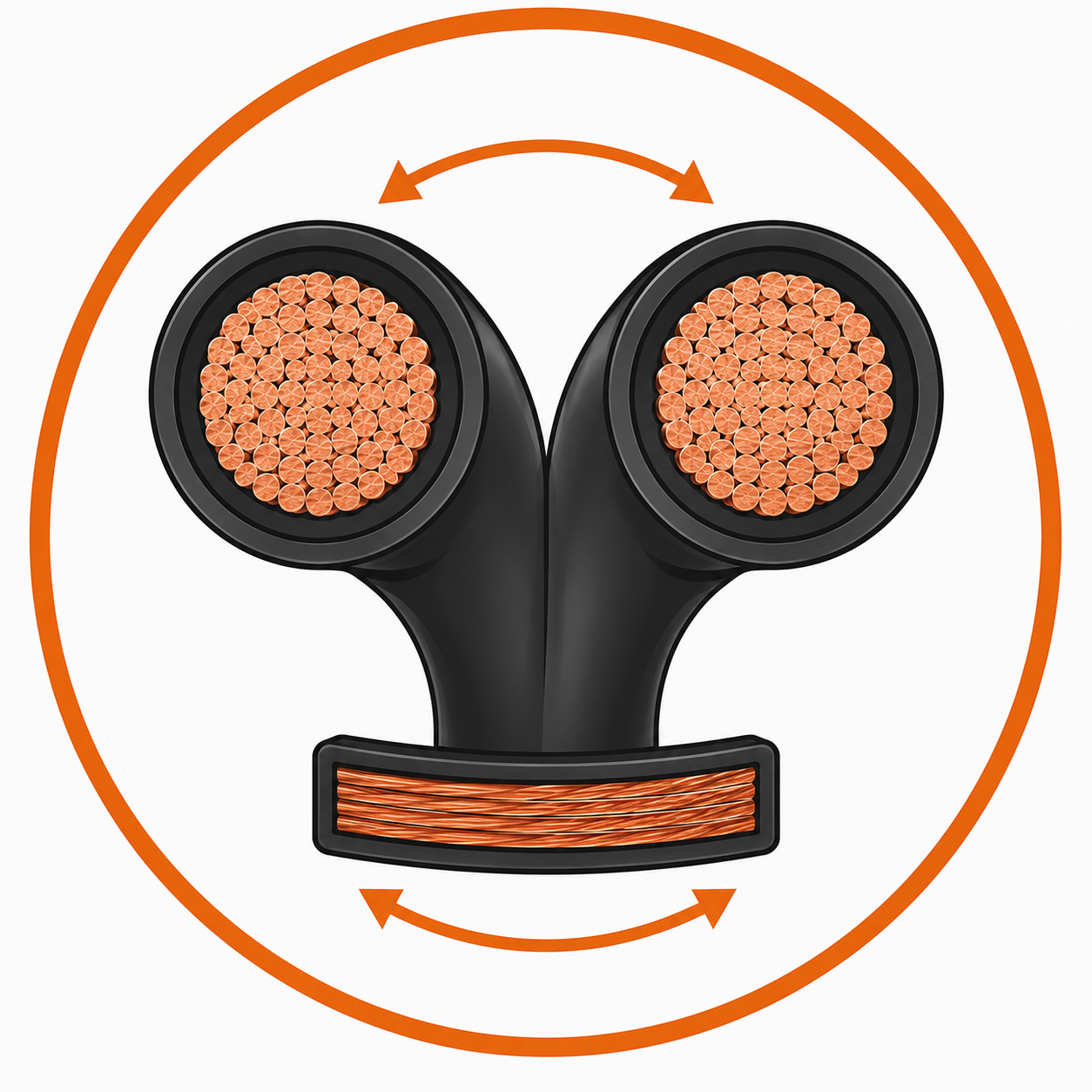

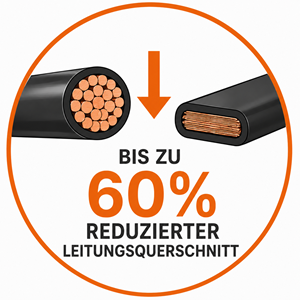

Kupfereinsparungen in AC Anwendungen

Der Skin-Effekt beschreibt die Eigenschaft von Wechselstrom, bei höheren Frequenzen überwiegend an der Oberfläche eines runden Kupferleiters zu fließen, wodurch sich der effektive Leitungsquerschnitt verringert. Es folgt, dass das Kupferkabel im Querschnitt überdimensioniert werden muss. Bei MAXIFLEX wird der Strom über den gesamten, rechteckigen Querschnitt geleitet. Die Querschnittsgeometrie verhindert das Auftreten des Skin-Effektes. Somit wird eine Überdimensionierung des Leiterquerschnitts vermieden.

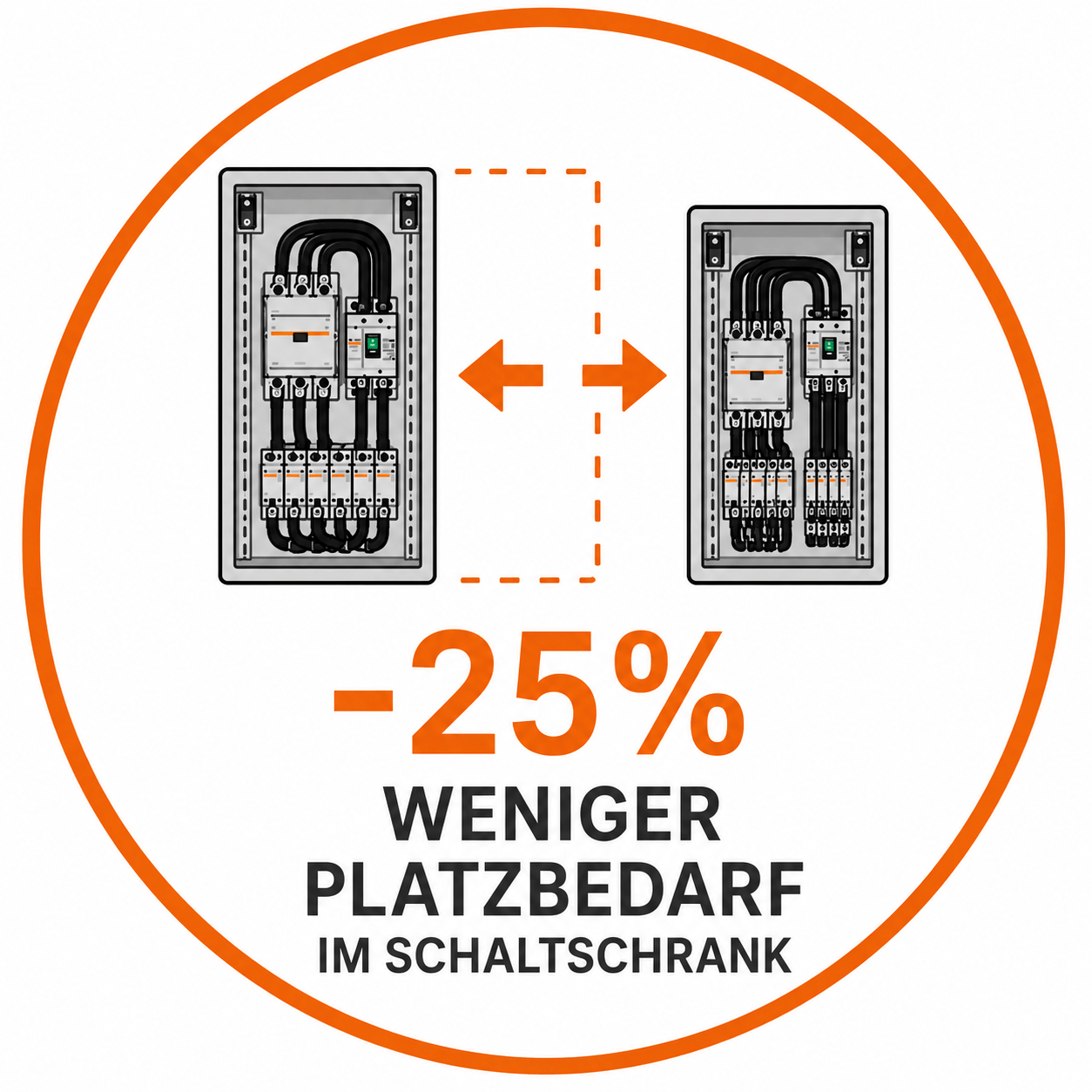

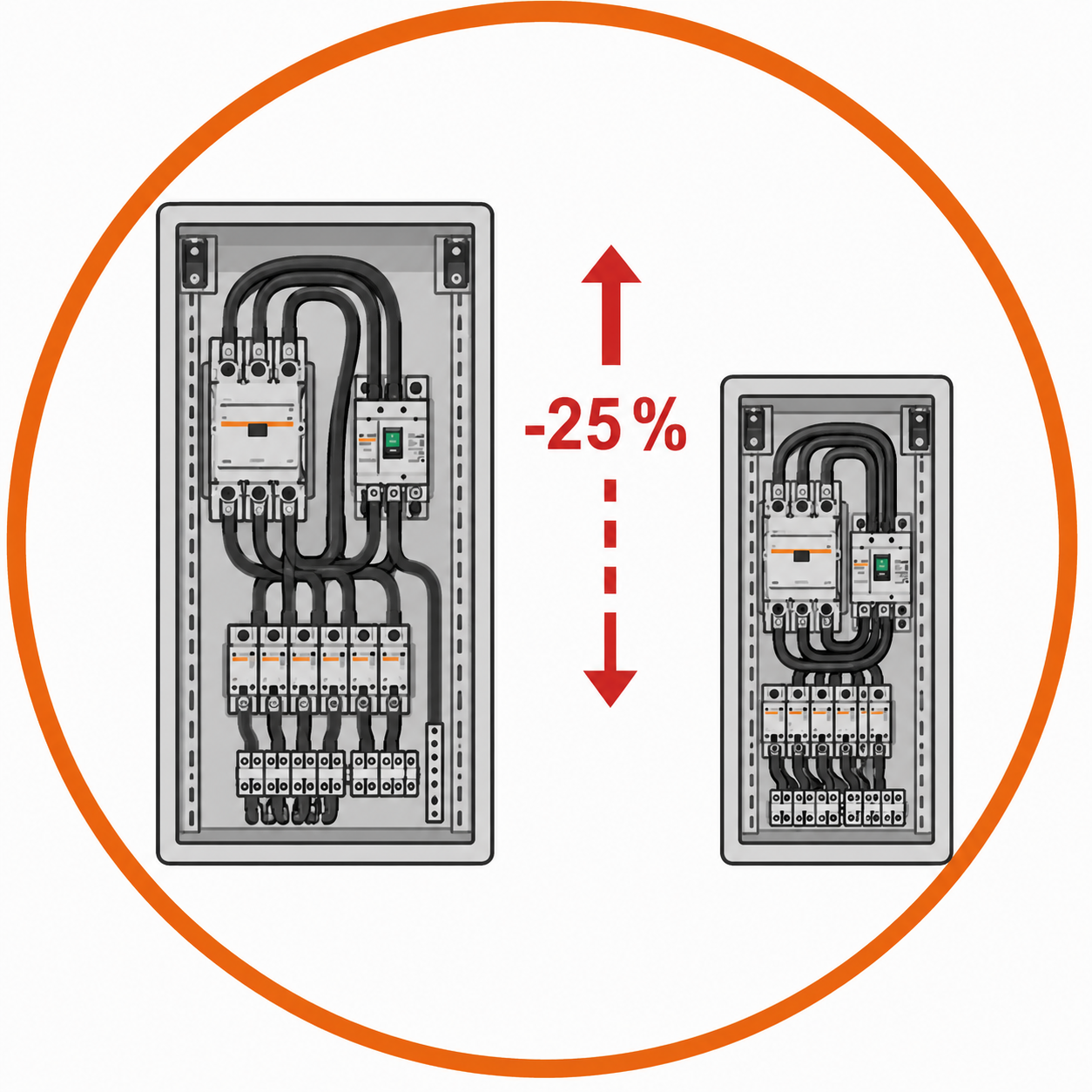

Reduktion Schaltschrankgröße

Die oben aufgeführten Punkte summieren sich in eine mögliche Reduktion des Schaltschrankes um bis zu 25% bei konsequenter Nutzung von MAXIFLEX. Insbesondere im Sondermaschinenbau ist dieser Sachverhalt von Vorteil da zu Projektbeginn oft nicht klar ist, ob elektrotechnische Nachträge notwendig werden um die geschuldete Leistung erbringen zu können. Die Nachträge müssen im bestehenden Schaltschrank untergebracht werden können.

Gewichtseinsparungen

Durch die Reduktion des eingesetzten Kupfers ergeben sich weitere Benefits für den Anwender. Die Bauteilgewichte sinken, wodurch ergonomisches Arbeiten gefördert und Transportkosten gesenkt werden. Des Weiteren wirkt sich der reduzierte Kupfereinsatz positiv auf eventuell geschuldete Exportzölle aus.

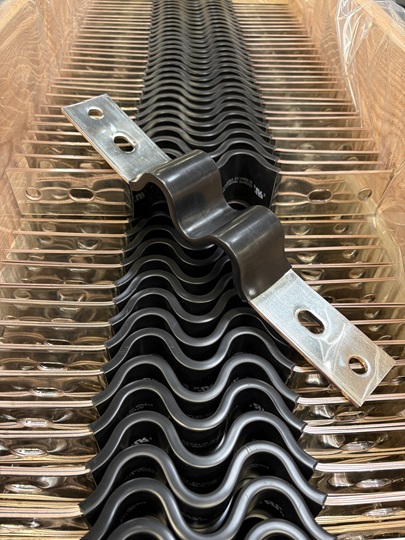

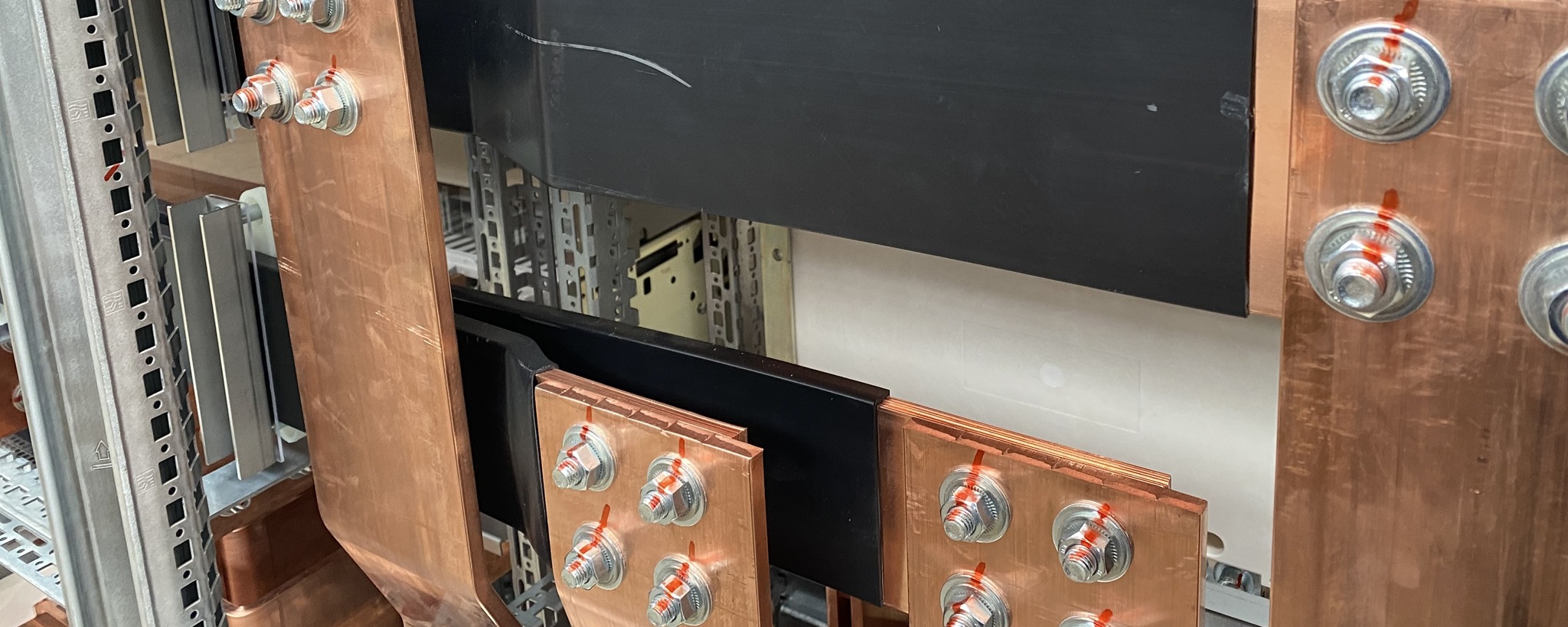

MAXIFLEX vs. solide Stromschiene

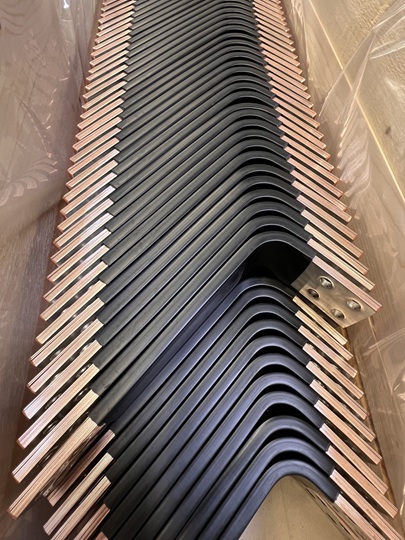

Feste Stromschienen verfügen über die gleichen positiven, physikalischen Eigenschaften wie MAXIFLEX. Ihr Nachteil gegenüber MAXIFLEX ist ihre mangelhafte Flexibilität. Die Konstruktion, Fertigung und Montage fester Stromschienen verzeiht keine Fertigungstoleranzen. Biegungen und Faltungen können nur selten manuell erzeugt werden. MAXIFLEX hingegen passt Sie an Ihren Schaltschrank an.

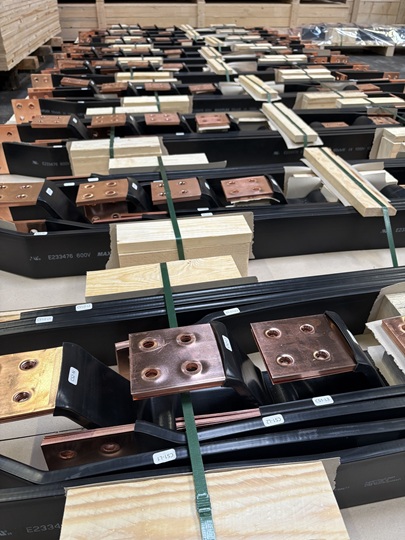

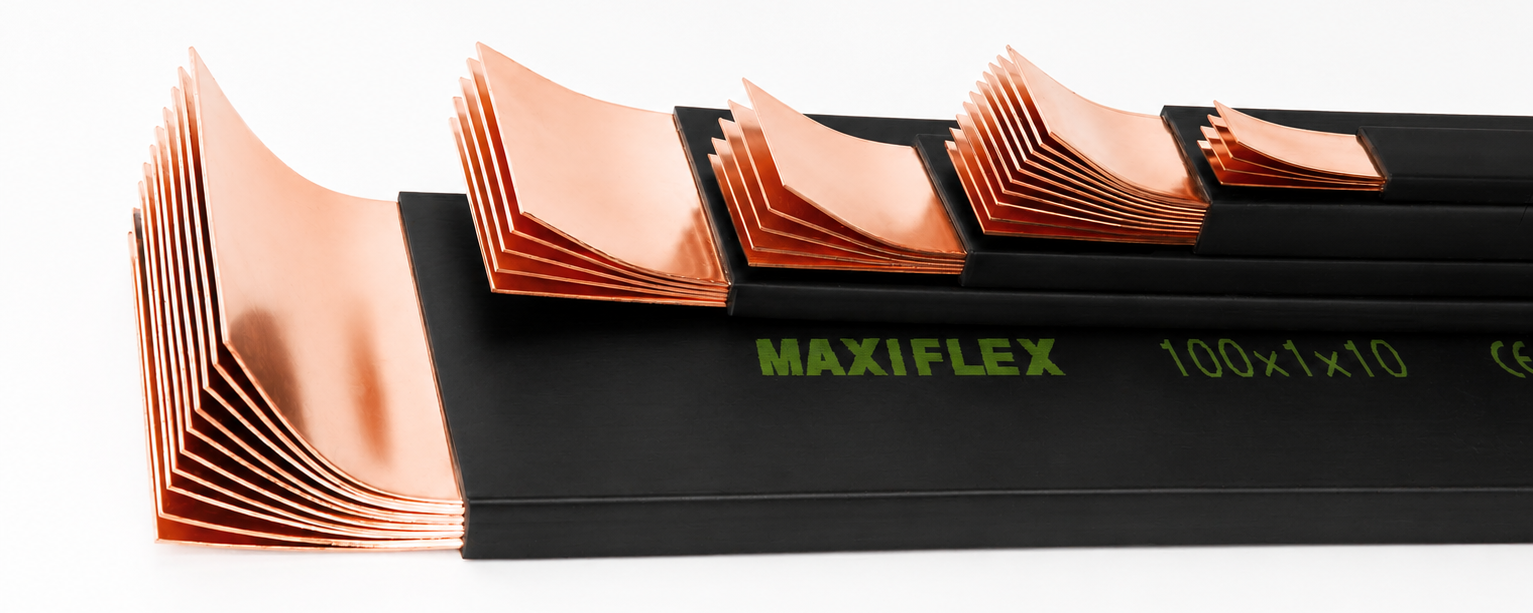

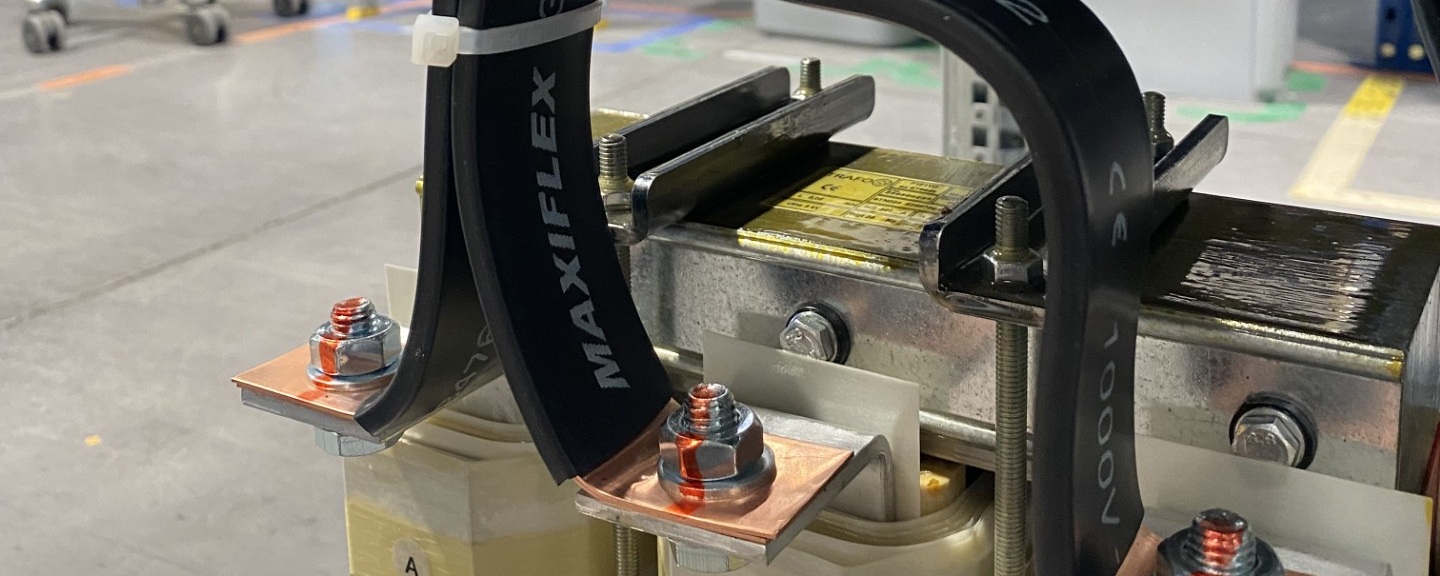

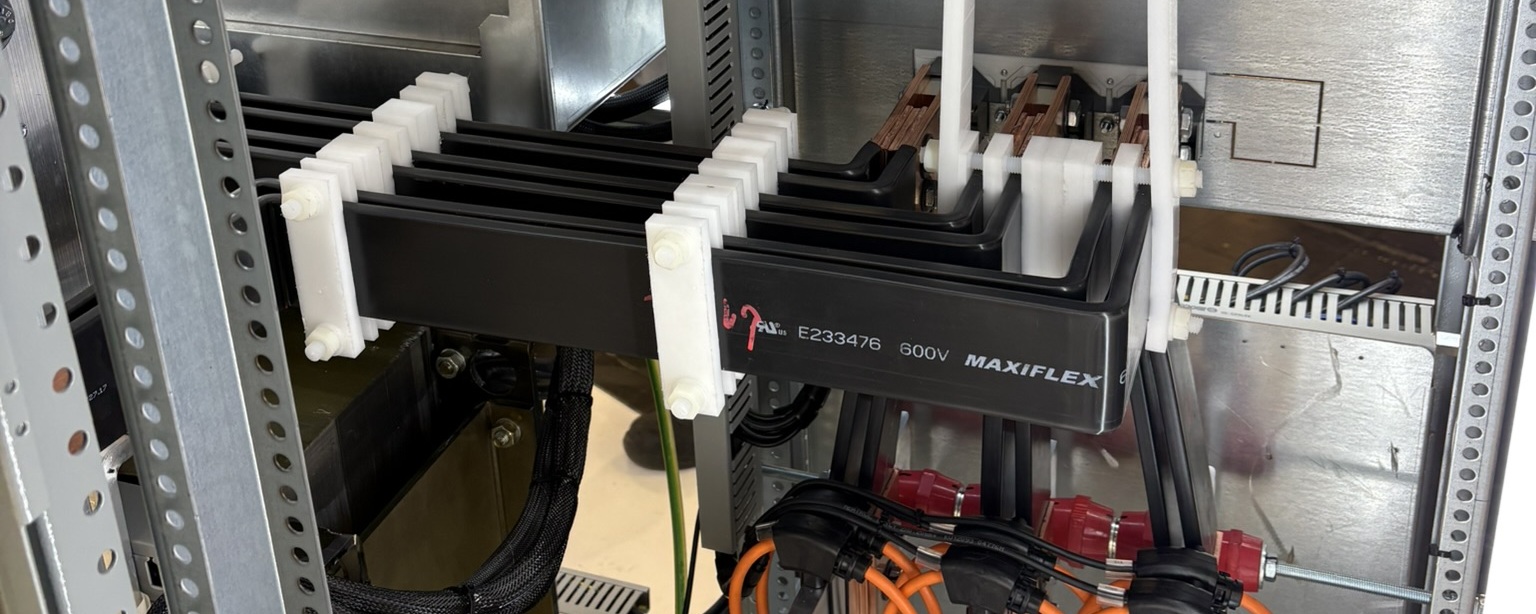

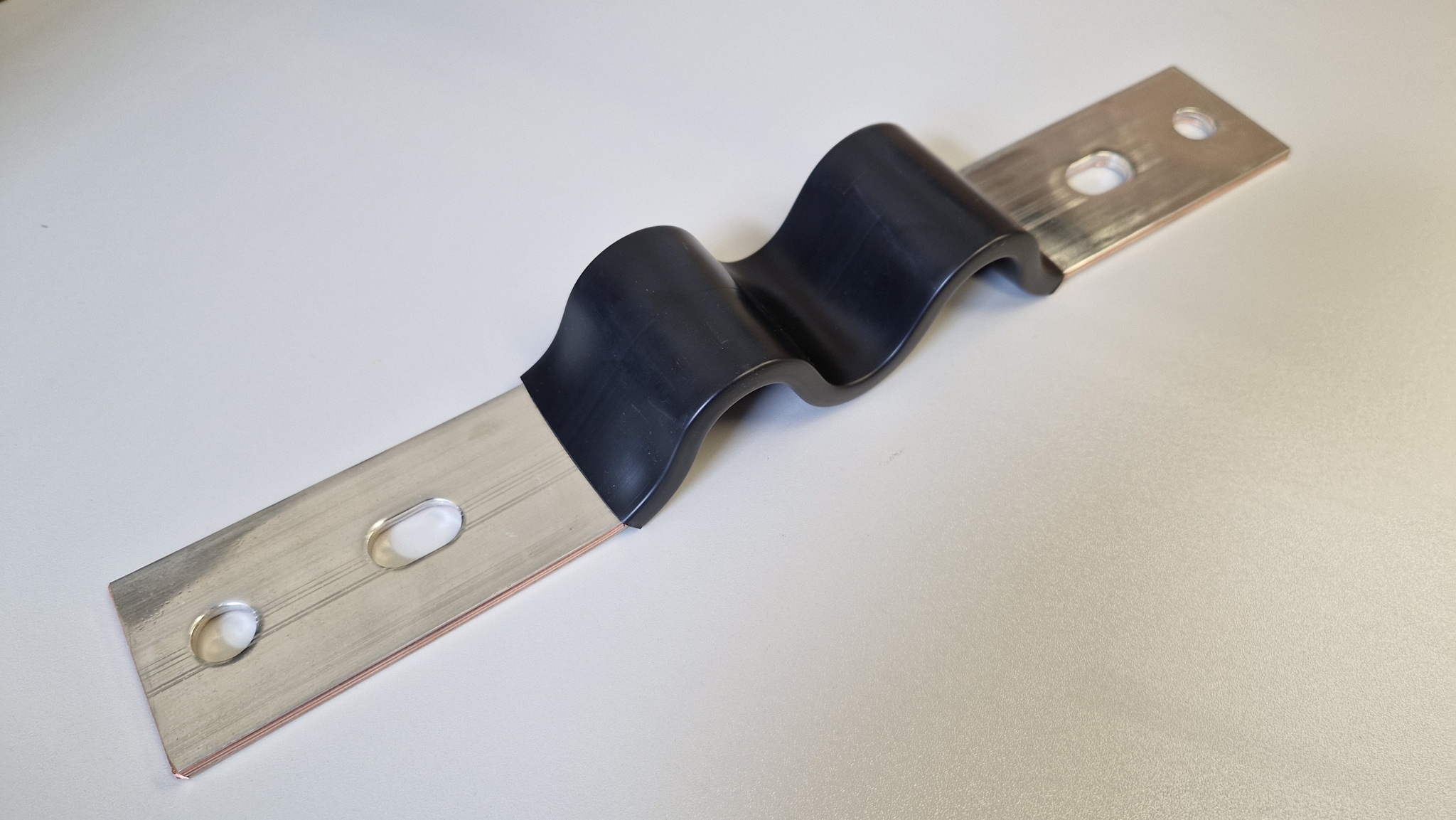

Die flexible Alternative zu Kabeln und starren Stromleitschienen

MAXIFLEX flexible Stromschienen ermöglichen kompakte, sichere und montagefreundliche Stromverbindungen.
